Швидкозбірні модульні резервуари Green Module

Green Module — український виробник швидкозбірних модульних резервуарів. Ми виготовляємо наземні ємності об’ємом від 25 до 4000 м³ і підземні до 1113 м³ за технічними умовами ТУ У 25.2-42368077-001:2019, доставляємо їх на об’єкт і монтуємо власними бригадами. Нижче — докладно про те, як влаштований модульний резервуар, де його застосовують і як обрати розмір.

Що таке швидкозбірний модульний резервуар

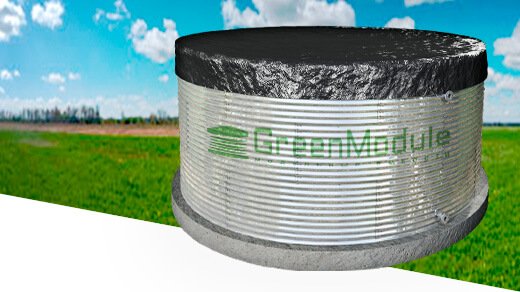

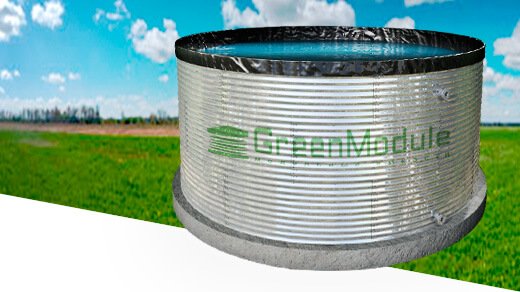

Модульний резервуар — це вертикальна циліндрична ємність, яку не привозять готовою, а збирають на місці з окремих елементів. Несучу функцію виконує сталевий каркас, а герметичність забезпечує вкладиш із полімерного матеріалу. Таку конструкцію ще називають збірною ємністю, швидкозбірним резервуаром або ємністю БЗЄ.

Головна відмінність від зварного сталевого чи залізобетонного резервуара — у способі будівництва. Тут немає зварювання на майданчику, опалубки й бетонування стін. Усі деталі виготовлені на виробництві, а на об’єкті їх лише з’єднують болтами. Тому резервуар можна поставити там, куди не заїде готова ємність і де немає місця для крана.

Конструкція: каркас, геотекстиль, вкладиш

Каркас збирають з листів оцинкованої гофрованої сталі товщиною від 1 до 4 мм. Для ємностей до 100 м³ використовують рівні листи. Листи з’єднують болтами класу міцності 8.8. Товщину сталі для кожного кільця розраховують окремо: нижні кільця, на які тисне найбільший стовп води, роблять товщими. Середній запас міцності каркаса — 2,0, мінімальний — 1,5.

Усередині каркаса вкладають геотекстиль товщиною близько 1 мм. Він захищає вкладиш від тертя об сталь і болтові з’єднання. Поверх геотекстилю монтують вкладиш — герметичний мішок з УФ-стабілізованого поліпропілену товщиною 0,6–0,75 мм. Саме вкладиш контактує з рідиною, тому сталь каркаса з водою не стикається.

Вкладиш сертифікований для контакту з питною водою і харчовими продуктами. Його характеристики: густина 0,89 г/см³, міцність 18 МПа, подовження до розриву 250 %, опір проколу 150 Н.

Основа, дах, утеплення та обв’язка

Резервуар ставлять на рівну бетонну основу, розмір якої відповідає діаметру ємності. Вимоги до основи ми надаємо разом із розрахунком, щоб її можна було підготувати до приїзду комплекту.

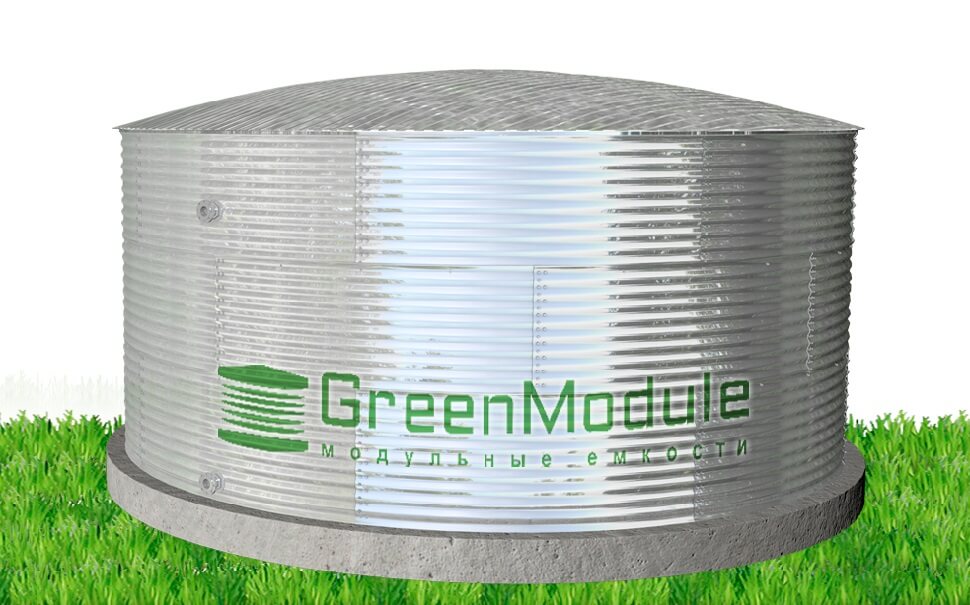

Комплектацію обирають під задачу. Відкриту ємність без даху використовують, наприклад, для поливу. Закриту комплектують дахом із люком обслуговування. Для роботи взимку стінки утеплюють екструдованим пінополістиролом 50 мм, а дах — 100 мм і встановлюють систему підігріву. Обв’язка — входи, виходи, переливи, зливи — монтується після встановлення вкладиша на потрібній висоті.

Як монтують модульну ємність

Резервуар збирають згори вниз. Спочатку на основі складають верхнє кільце, потім його піднімають і під ним збирають наступне. Кожне нижнє кільце кріплять під попереднім, тому дощова вода не затікає у стики. Монтажники весь час працюють на рівні землі.

Після каркаса кріплять геотекстиль і вкладиш, встановлюють дах та обв’язку. Невеликі ємності збирають дуже швидко: резервуар на 56 м³ без даху для теплиць у Воронькові змонтували за чотири години.

Доставка комплекту

Резервуар перевозять у розібраному вигляді: листи каркаса складені в пачки, вкладиш і геотекстиль згорнуті в рулони. Комплект навіть великої ємності займає небагато місця в кузові, а розвантажити його можна вручну або навантажувачем. Тому доставка можлива і на об’єкти, куди не проїде великогабаритний транспорт.

Де застосовують збірні резервуари

• Водопостачання міст, селищ, готелів і підприємств — як акумулюючі ємності.
• Запас питної та технічної води.
• Протипожежні резервуари — наземні й підземні, з утепленням і підігрівом.
• Склади рідких мінеральних добрив КАС для агропідприємств.

Серед змонтованих об’єктів — резервуар на 670 м³ для Ковельводоканалу, пожежні ємності 549 м³ для газозаправного комплексу в Борисполі та склад КАС на 3085 м³.

Розміри та об’єми

Наземні циліндричні резервуари зведені в таблицю з 258 типорозмірів: 21 діаметр від 3,7 до 22,0 м і 13 висот від 2,37 до 10,4 м. Один і той самий об’єм можна отримати різними поєднаннями діаметра й висоти, тому розмір підбирають під майданчик. Підземні резервуари мають висоту від 2,37 до 4,67 м. Є також прямокутні модульні ємності об’ємом від 19 до 164 м³.

Гарантія і термін служби

На модульні резервуари Green Module діє гарантія виробника 60 місяців. Розрахунковий термін служби — понад 25 років. Резервуари виготовляємо за технічними умовами ТУ У 25.2-42368077-001:2019.

Як замовити модульний резервуар

Оберіть діаметр і висоту в таблиці розмірів або назвіть потрібний об’єм телефоном: (050)-733-73-20, (073)-733-73-20. Ми підберемо комплектацію, розрахуємо вартість резервуара з доставкою і монтажем та підготуємо вимоги до бетонної основи.
