Обв’язка модульного резервуара

Обв’язка ємності: входи, виходи, переливи та зливи

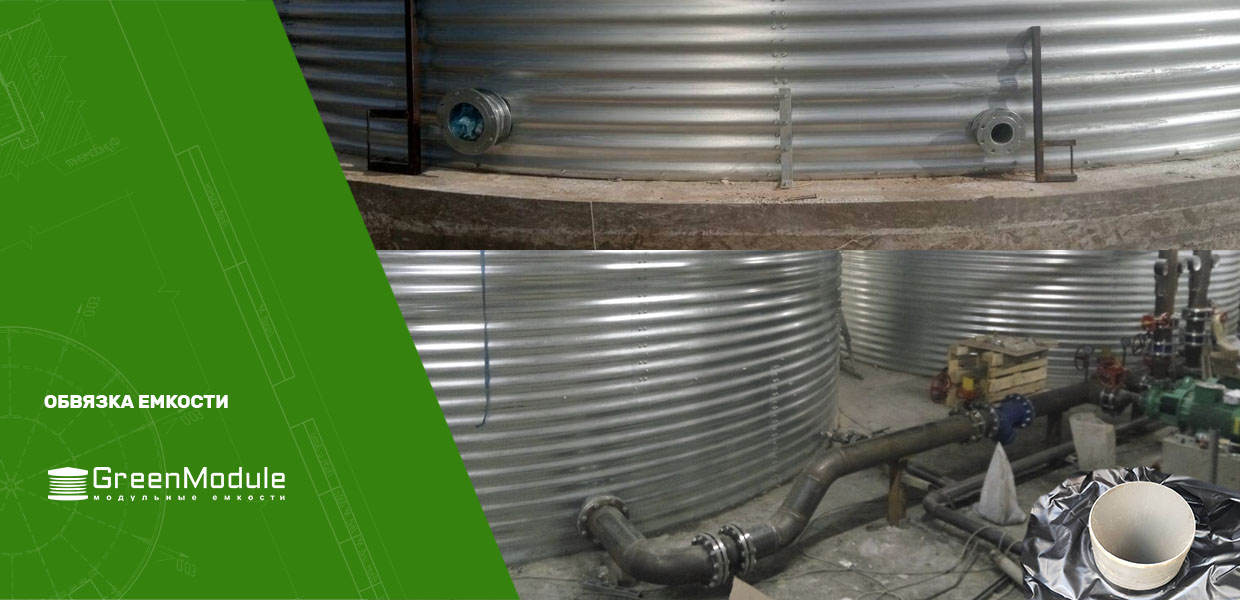

Обв’язка — це все, через що рідина потрапляє в резервуар і виходить з нього: вступні відведення, зливи, переливи, фланці та додаткові елементи. Саме обв’язка вбудовує ємність у технологічну схему об’єкта, тому її склад узгоджують до виготовлення комплекту, а монтують — після встановлення вкладиша.

Як вода надходить в ємність

Є два основні способи подачі. Перший — без вивідного фітинга: вода надходить зверху, через дах. Це найпростіший варіант, коли трубопровід можна підвести до верхньої точки резервуара й герметичність стінки взагалі не порушується.

Другий — через бічне вступне відведення, яке, як правило, розташовують у верхній частині ємності. Бічне вступне відведення — це труба певного умовного проходу, від ДУ25 до ДУ500. Для герметичності використовують спеціальні гумові прокладки й герметик, а додаткову безпеку з’єднання забезпечує фланець на кінці відведення.

Забір рідини: бічний або донний злив

Забір води з резервуара виконують бічним або донним відведенням. Бічний злив простіший у монтажі й дешевший, але має суттєвий недолік: ємність не спорожнюється повністю — рідина залишається нижче рівня врізки.

Якщо потрібен повний злив або якщо діаметр зливного відводу перевищує 160 мм, монтують донний злив. Під час цієї операції через дно ємності заводять трубу, яку перетискають хомутом. Діаметр такого відводу практично не обмежений, тому донний злив застосовують і там, де потрібна висока витрата. Щоб полегшити обв’язку трубопроводу, поряд із донним зливом часто додатково розміщують бічний відвід.

Окремо можна передбачити невеликий донний злив малого діаметра — він потрібен не для технології, а для зручного миття ємності: через нього йде промивна вода й осад з дна.

Перелив

Перелив виконують через бічний відвід у верхній частині ємності. Монтаж такого відводу не відрізняється від звичайного бічного. Перелив — обов’язковий елемент для резервуарів, які наповнюються автоматично: він захищає конструкцію від переповнення, якщо відмовить датчик рівня або автоматика насоса.

Додаткові елементи обв’язки

• Датчики рівня рідини — від простої сигналізації максимуму до безперервного вимірювання.
• Мірні трубки для візуального контролю рівня.
• Додаткові вивідні штуцери під конкретні потреби замовника.
• Фланцеві з’єднання для стикування з наявним трубопроводом об’єкта.
• Патрубки для підключення пожежної насосної станції або забору води пожежними автомобілями.

Замовник може за бажанням замовити, крім стандартного комплекту обв’язки, різні додаткові обв’язувальні елементи — комплектацію формують під технологічну схему об’єкта.

Чому обв’язку монтують після вкладиша

Вивідні штуцери завжди встановлюють після того, як вкладиш розправлено й закріплено. Причина проста: отвір треба зробити точно в тому місці мембрани, яке після натягу збігається з отвором у каркасі. Якщо зробити навпаки, вкладиш у готовій ємності зміститься відносно металу, і з’єднання втратить герметичність.

Саме тому ми рекомендуємо запросити нашого спеціаліста хоча б на встановлення вивідних відводів навіть тоді, коли замовник збирає каркас власними силами за нашою інструкцією. Це той етап, де ціна помилки найвища.

Що треба узгодити до виготовлення

1. Кількість входів, виходів і переливів.
2. Діаметр кожного патрубка.
3. Висоту врізки по стінці та орієнтацію по колу ємності.
4. Тип з’єднання з наявним трубопроводом.
5. Потребу в донному зливі й додатковому зливі для миття.
6. Наявність датчиків рівня та мірних трубок.

Найзручніше надіслати схему з проєкту — ми перенесемо позначки на креслення резервуара. Якщо проєкту немає, достатньо описати технологію: звідки приходить рідина, куди йде й з якою витратою.

Обв’язка для різних задач

Для протипожежного резервуара обов’язкові патрубок наповнення, патрубок забору води насосною станцією та перелив; за потреби додають місця під датчики рівня. Для накопичувальної ємності водопостачання важливий перелив і надійна автоматика рівня. Для складу КАС кілька резервуарів часто з’єднують між собою як сполучені посудини — це дає змогу працювати з усім запасом добрив як з одним об’ємом. Для технічної води з періодичним повним спорожненням потрібен донний злив.

Обв’язка резервуара в приміщенні

Коли ємність збирають у підвалі або в насосній станції, обв’язку планують особливо уважно: місця навколо резервуара мало, і підійти до стінки з ключем після заповнення буде складно. Тому всі врізки виводять на доступний бік, а трубопровід стикують фланцями, які можна роз’єднати без демонтажу патрубка. Для внутрішніх ємностей зазвичай обирають подачу через дах і бічний злив — це найкомпактніша схема.

Контроль рівня та герметичності

Датчики рівня виконують два завдання: керують автоматикою наповнення й сигналізують про аварійну зміну рівня. Для резервуарів із постійним запасом — наприклад, протипожежних — це ще й спосіб побачити втрату герметичності: повільне падіння рівня за відсутності водорозбору означає, що ємність треба оглянути. Простіша альтернатива датчикам — мірна трубка з візуальною шкалою.

Часті запитання

Комплектуючі до резервуара

Резервуар постачається комплектом, але частину вузлів підбирають окремо — під схему обв’язки конкретного об’єкта. Нижче те, що ми виготовляємо й ставимо серійно. Ціни залежать від діаметра умовного проходу та кількості, тому їх рахуємо за вашою специфікацією.

Фланці

Фланцеві патрубки врізаються в стінку на потрібній висоті. Діаметри умовного проходу: ДУ 50, ДУ 65, ДУ 80, ДУ 100, ДУ 150, ДУ 200, ДУ 250, ДУ 300. Вибір залежить від витрати: для наповнення й переливу зазвичай беруть менші діаметри, для забору води насосною станцією пожежогасіння — від ДУ 150.

Вузли наповнення й забору

• Донний злив ДУ 50 з краном — для повного спорожнення резервуара під час обслуговування й промивання.
• Донний забір (грибок) — Д50–Д300. Забирає воду біля дна, не підсмоктуючи осад: конструкція з відбійною тарілкою розподіляє потік і не збурює намул.

Сходи

Зовнішні сходи підбирають під висоту корпусу — вони різні за кількістю маршів і кріпленням:

• для резервуарів 2,91–4,67 м;
• для резервуарів 5,22–7 м;
• для резервуарів 7,5–10,4 м.

Контроль рівня

• Датчик рівня з манометром — найпростіше рішення, показує рівень механічно, не потребує живлення.
• Електронний датчик рівня — з установкою та додатковими комплектуючими, виводить сигнал на пульт або в систему автоматики. Для підземних резервуарів це фактично обов’язково: візуально рівень не перевіриш.

Блискавкозахист

Металевий резервуар на відкритому майданчику потребує блискавкозахисту. Комплект підбирають за висотою корпусу: 2,91–4,67 м, 5,22–7 м або 7,5–10,4 м.

Опори

Донна опора — підсилює основу під резервуаром у точках найбільшого навантаження. Потреба в ній залежить від ґрунту та схеми основи, визначаємо на етапі розрахунку.

Підігрів

Якщо вода не повинна замерзати, у резервуар ставлять систему підігріву. Доступні потужності: 4, 8, 12, 20, 30 і 40 кВт. Потужність підбирають за об’ємом, утепленням і мінімальною температурою в регіоні — переплачувати за надлишкову немає сенсу.

Як замовити комплектуючі

Надішліть схему обв’язки з проєкту або просто опишіть, що має робити резервуар: звідки наповнюється, куди подає воду, чи потрібен контроль рівня й підігрів. Ми складемо специфікацію з діаметрами патрубків і порахуємо вартість. Телефони: (050)-733-73-20, (073)-733-73-20.

Розміри фланцевих патрубків

Патрубок у боковій стінці — це сталевий відрізок із фланцем, затиснутий через гумові прокладки між внутрішнім фланцем і підсилювальним листом. Робимо діаметри від ДУ25 до ДУ500. Нижче — розміри найбільш уживаних, щоб проєктувальник міг одразу закласти їх у схему; решту діаметрів підтверджуємо за запитом.

Ду	d, мм	D, мм	Отвори	h мін, мм
50	60	125	4 × 18	224
65	76	145	4 × 18	224
80	89	160	8 × 18	224
100	114	180	8 × 18	288
150	159	240	8 × 18	288
200	219	295	8 × 18	288
250	273	350	12 × 22	352
300	325	400	12 × 22	416

Колонка «h мін» — мінімальна висота від дна, на якій можна поставити патрубок цього діаметра. Фланці виконані за ГОСТ 12820-80.

Наповнення, забір і перелив

Подавати воду можна трьома шляхами: крізь дах (труба заводиться без відводу), через патрубок у боковій стінці або через дно. Патрубок закінчується фланцем або різьбленням, герметичність дають гумові прокладки.

Забір води роблять або боковим зливним відводом унизу стінки, або через дно. Важлива деталь, про яку часто забувають: боковий відвід не забезпечує повного спорожнення — на дні лишається близько 10 см води. Якщо потрібен повний злив або діаметр відводу більший за 160 мм, монтують донний злив: через дно заводиться труба (метал, ПВХ, ПЕ або ПП) і обжимається хомутом, і діаметр у цьому випадку не обмежений.

Перелив роблять боковим патрубком, який ставлять на 5–10 см вище за інші.

Протививихрові пластини

Якщо з резервуара працює насос, на забірному відводі ставлять протививихрові пластини (antivortex). Вони розбивають вирву, яка утворюється над забором при великій витраті: без них насос починає захоплювати повітря, втрачає подачу й може зірвати заливку. Для насосних станцій пожежогасіння це не опція, а норма.
